Bonjour à tous,
Je vous présente ma nouvelle volière qui est enfin, presque terminer.
Il reste quelque petits détails à réaliser mais qui ne sont pas urgents pour le moment.
Je pense installer deux "fluos" type lumière du jours pour apporter un peu plus de lumière l'hiver.
Et aussi l'installation d'une programmation électrique pour des accessoires.
Je vous propose de suivre points par point l'ensemble du projet et la réalisation de cette volière.
Pour une première réalisation, j'ai préféré prendre divers renseignements sur le net.
J'ai fait faire des devis… La plupart… Exorbitants!
Et… J'y ai découvert une annonce qui m'a séduit et j'ai pris contact avec la personne.
Cette personne habite à 500 mètres de ma belle famille pour la petite histoire. Vive Internet!
Nous nous sommes tout de suite compris, et la suite à été très bénéfique de relations personnelles avec
le couple qui nous a reçu chez eux.
Nous avons discuté du projet ensemble et somme tombé d'accord sur un devis.
J'ai donc commandé mes matières premières à cet artisan qui réalise des volières de toutes sortes pour
toutes sortes d'oiseaux.
Pour lui… C'était une première de laisser partir une volière de chez lui en "Kit"
A la date fixée entre nous… Tout était là !
Tubes coupés, grillage prés découpé, quincaillerie au complet, et surtout feuille de plastique pour les bas de panneaux et toit.
Je dois vous dire que le transport s'en est trouvé bien plus simple.
Voilà donc pour l'introduction.
Entrons dans le sujet.
Cette réalisation est en Trois parties.
Pour simplifier, on va dire la partie "Métal", la partie Habillage et la partie "Bois".
Première partie... Le métal
Montage des panneaux:
Il y a 4 panneaux standards, les deux derniers sont…
Celui comprenant la porte.
Celui incluant le plateau tournant.
Ils seront tous deux traité à part dans ce sujet.
1) Les 4 panneaux standards, deux de fonds et de deux de côtès
Voici un lot de tubes composant 1 panneau "standard". (Sur le tapis du salon, madame commence à me regarder avec un oeil attentif)
Le même lot… Mis en situation avec le bandeau de protection du bas.
J'ai décidé de faire un entourage en bas de la volière pour éviter que les graines aillent de partout.

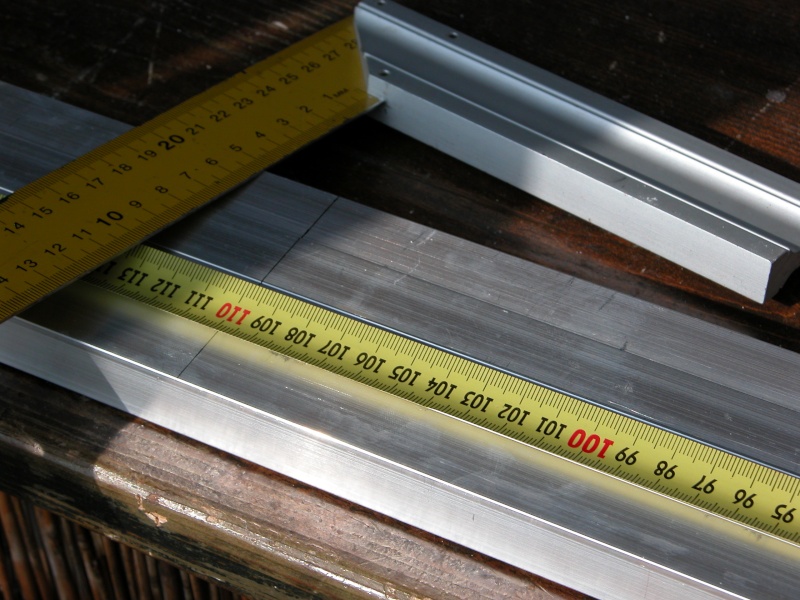

A partir de maintenant je dois réaliser un calage pour percer mes tubes tous au mêmes endroits pour obtenir un montage parfait des éléments ensemble.
Ma chienne Belle surveille le travail. Le bois est là lui aussi… Il attend!
Le calage est fait… Passons à la mise en situation avec la position "à blanc" des bandeaux de bas de panneaux.
Posissionnement et traçage,
Dans la foulée… Posissionnement et traçage des emplacements pour les perçages concernant les traverses centrales,
Dernière vérification avant perçage,
Prés perçage,
Et perçage à 5mM,
Puis… Présentation et pose du plot de jonction.
Le plot de jonction est une alternative aux angles qui nécessitent plus de coupes, de travail d'ajustage. (inutile)
C'est dans ce genre de détail que l'on fait la différence avec les produits du marché "Tout fait" et la réalisation plus "perso" avec une bonne étude préalable.
C'est aussi à ce moment là qu'il faut dire merci à l'artisan qui vous donne son savoir faire. Merci Jean !
Sans parler de la solidité accrue et la substantiel économie.
On continue… Bon là … C'est basic. Il faut reproduire sur l'ensemble des panneaux … Autant de fois que nécessaire.
Mais attention aux habitudes de travail…..
Tous les panneaux ne sont pas identiques! Et il n'y a rien de moche qu'un trou là où il ne le faut pas ! On ne voit plus que ça !!!!!!
Donc … Reprenons,
Pointage…
Etc…. Et … Re… Sauf que tous les panneaux ne sont pas tous identiques!!!! C'est pas inutile de le redire!!!!
2) Réalisation du panneau avec plateau tournant.
Ce panneau est doté de deux traverses horizontales et de deux petites pièces verticales qui viendront "cadrer" le plateau tournant.
Rien de compliqué… Il faut juste penser à percer les trous aux bons emplacements.
Même ci cela semble simple et évident… Je conseille de faire un montage à blanc avec l'ensemble des pièces pour bien visualiser les choses.
Notamment l'écart entre les centres des trous recevant les plots et la dimension des montants hors tout…
J'ai fait cette érreure…. Mdr!
3 autres photos pendant la réalisation du panneau avec plateau tournant… Ma "fifille" prend le soleil et les copeaux Lol!
Le plan qui m'a été fourni par Jean est bien utile… Même quant on connait bien son projet.
Quand vous avez fait cela … Le plus gros de la partie "Métal" est faite" le reste et beaucoup moins "Intellectuel" Fini le "Totus" Mdr! (Sauf la porte)
On commence le montage…
Montage des angles, pas de difficultés… A condition de prendre les "Bons" outils et s'y prendre comme il faut …
Attention de pas casser les angles en plastiques dans les tubes!
J'ai oublié de vous dire qu'il faut ébavurer les intérieurs de tubes, coupes obligent. Ca aide!!!!
Il existe un appareil très bien pour ça. Je l'ai découvert une fois que j'avais fini…
http://www.abc-perroquet.fr/alesoir-pour-tube-alu-241.html
J'ai donc utilisé une masse avec une cale en bois pour introduire les angles.
Attention au biais … Il faut parfaitement prés positionner l'angle dans sons tube et pas se dire … ça rentrera!!!
J'ai également calé le tube pour qu'il prenne appuis conte une cale placé sur un mur.
Pas besoin de caler le mur Lol
Photo d'un cadre d'un panneau "standard" prêt à l'assemblage finale.Et… Encore du bois !
3) Montage de la porte,
C'est véritablement la partie la plus délicate de l'ouvrage, elle mérite une attention soutenue.
J'ai enlevé le tapis du salon, avec la bénédiction de Madame…
En fait je souhaitait profiter du marbre pour éviter au maximum les erreurs de côtes.
J'ai fait comme pour un panneaux standard en pré-visualisant les éléments dans leur positions définitives.
Comprendre comment placer l'ouverture de la porte … Où placer les charnières et dans quelle sens.
Cela m'a aussi semblé indispensable compte tenue des jeux prévus pour les ouvertures de la porte, la continuité des hauteurs sur l'ensemble des traverses.
Y a rien de plus moche que de voir une traverse latérale à une hauteur différente des autres.
Je conseille donc vivement cette opération à tous.
On y va…
Cela étant fait… re calage sur le plan de travail (Le bar pour les plus attentifs)
Une fois la porte… Elle même montée.
Aucune difficulté, outre les calculs de l'emplacement de traverses aux mêmes hauteurs pour l'ensemble de la volière.
Nous voici donc à la pose des charnières dans l'épaisseur du jeu entre les montant du panneau qui va la recevoir.
Là encore rien de plus moche qu'une magnifique charnière face à vous … Même si elle est en inox véritable.
Pourtant des pros de la construction n'hésitent à vous vendre leurs volière comme ça!
La mise en place,
J'ai acheté plus de charnière que nécessaire pour avoir la possibilité d'en utiliser certaines comme cale d'épaisseur "in situe".
Les deux photos qui suivent on été faite pour bien comprendre les espaces laissés de chaque côtès des traverses pour le dessus et le dessous
de la porte. Attention de bien placer le montant vertical dans le bon sens… Les angles sont bien vers le haut … La place est bonne.
donc la porte s'ouvrira bien dans le bon sens !!!!!
On peut placer les charnières. J'en ai prévu Trois … Une en haut, une en bas et une troisième à environ 20 cM sous celle du haut pour éviter
les soucis de voilage à l'ouverture. Il faut penser que qu'il va y avoir un rappel de fermeture de porte constitué par un ressort puissant
qui risque à la longue de vous voiler vôtre porte.
Voici les photos,
Les rivets sont posés dés les trous faillent pour éviter les jeux et resté le plus rigide possible. J'ai travaillé en quinconce pour un meilleur résultat.
Une fois le haut fait … On passe au bas
Et à la dernière charnière.
Il ne rete plus qua monter les cadres et les stocker en attendant la suite.
Nous en avons fini avec cette première partie
Ps: les plus attentifs vont se dire que j'ai triché! Et bien oui c'est vrai…
La porte était déjà montée lors de l'assemblage à blanc sur le marbre.
Mais j'ai triché pour que les choses soient plus simple dans le déroulé des explications.
Vous m'en excuserez bien volontiers!
Deuxième partie, L'Habillage
La particularité de cette deuxième partie, C'est que le grillage ne veut absolument pas de ce qui vous conviendrait.
Allons y!
J'ai utilisé cette fois ci la table de la terrasse pour me faciliter la tâche.
J'ai placé quelques planches pour me donner la possibilité d'utiliser des pinces et des presses bien utiles et, pour "essayé" de positionner au mieux le grillage
Tout en gardant une parfaite assise sur la table pour le travail de la pose des rivets.
Le principe est simple. Découper le grillage proprement sans faire de picots blessant, c'est long et fastidieux mais il faut le faire.
Positionner le grillage en place avec souplesse pour ne pas créer de plis dans le centre de la prédécoupe du grillage.
Placer des traverses pour maintenir le grillage en place.
Voilà la base.
Après … Je vous le dit … C'est chiant!
Il faut sans cesse regarder que le grillage ne part pas en biais, observer une tension toujours identique pour ne pas voiler le panneau, Etc.
J'ai procédé de la façon suivante.
Après avoir plus ou moins brider le grillage…
J'ai placé le bord du haut de façon de poser des rivet tous les 8 espaces un coup d'un côté du Huitième espace, un coup de l'autre côtè.
Cela afin de bloquer le grillage dans les deux sens.
Voici quelques photos en exemple,
J'ai même utilisé un autre panneau pour la pose d'un grillage particulièrement récalcitrant
Il est temps de poser le "Bas" de protection, aucune difficulté. Faut juste penser à retirer le film de protection et de pub avant de procéder au rivetage
Il est alors temps de riveter ensemble le plastique et le bas de grillage ensemble
Positionnement du bas,
Mise en place effectuée, le panneau est fini,
Vous constaterez que j'ai placé autant de rivet sur l'ensemble des traverses et montant et à chaque fois dans leurs pendants respectifs.
Voici quelques clichés concernant le panneau avec le plateau tournant.
Ce panneau a fait l'objet d'un bandeau supplémentaire pour "caréner" cet espace.
Une découpe de plastique à été réalisée et simplement posée avec le grillage.
Nous voici juste avant la découpe dans le grillage,
Il est temps de poser le cadre du plateau tournant, De fixer tout cela ensemble pour finir le panneau.
Je vous donne une astuce pour aller fixer un rivet dans un endroit profond comme tel a était le cas à cause de plis de métal.
J'ai simplement intercalé un petit écrou entre la tête du rivet et la pince à riveter.
La suite du panneau a été traité comme tous les autres … Juste un peu plus délicat, c'est tout.
La porte n'a plus de photos … Problème de "bug" informatique.
De toute façon … Rien de spécial à dire sauf de la découpe en plus et… De l'organisation dans le déroulé des choses.
Il reste deux photos concernant le doublage par du profilé plat d'aluminium en pourtour de porte.
Ceci … Pour éviter que les oiseaux se blessent avec les picots du grillage et aussi pour une meilleur tenue de l'ensemble.
Vue du bas de la porte côtè intérieur , bien sûr.
La scie qui m'a permis de faire mes coupes,
La partie habillage est finie!
Troisième partie le bois et le montage.
Le concept de cette volière est simple. Je souhaitais une volière qui réponde à deux critères.
Durabilité des matériaux et recherche plus développée dans l'esthétisme.
Changer de l'ordinaire à un prix abordable.
Je ne voulais pas tomber dans le côtè "Star wars" que l'aluminium rend quand il est employé nu.
Je voulais également que ce projet soit cohérent et réellement solide.
J'ai donc "relié" les panneaux par de poteaux et planches de bois tous traités "Autoclave" .
Mon fournisseur garanti ce bois 10 ans! Cela laisse un peu de temps;
Pour l'alu et le grillage, je pense qu'ils devraient suivre. de toute façon comme tous est démontable rapidement…
Voici donc une suite de photos pour suivre l'évolution du travail du bois et du montage de la volière.
Réalisation des encoches dans les poteaux d'angles,
Pré travail de coupe à la scie circulaire pour faciliter le travail de la fraise par la défonceuse. 25mM de large sur 21 mM de profondeur… Ca commence à faire du copeau.
Un poteau prêt pour la finition,
Il n'y a plus qu'a réaliser les emplacements pour que la "ceinture" supérieur et inférieur de la volière prennent place
Ce sont les planches qui attendent sagement leur tours d'entrée en scéne et qui viendront maintenir les poteaux et les panneaux ensemble.
Présentation de "l'ensemble du fond" au sol pour faire le relevé des côtes.
Report sur l'ensemble des poteaux,
Abordons le montage. Voici une suite de photos montrant l'évolution du montage,
Sur cette série de photos, on distinguetrés bien le travail sur les poteaux aux emplacements où viendront s'encastere les planches.
Ce cliché montre la planche de côtè en place. Le renfort centrale entre les deux poteaux centraux est là lui aussi.
Le dernier panneau est lui aussi posé on distingue le bas de la porte.
lL est temps de placer cette volière à sa place définitive
La volière est enfin en place, et calée la ceinture supérieur est posée
la ceinture basse est posée sur les cotés et le fond.
Deux petits verroux ont posés ainsi que deux paterres qui serviront de fermeture pour un petit cadenas … Par exemple
(visible au milieu de la poret.
Maintenant que la volière est en place, on peut distinguer le trou de 5 mM qui va recevoir le plot de jonction…
Il est temps de s'occuper du toit. il me reste à poser la traverse en alu à mis distance entre le renfort en bois qui relie
les poteaux centraux et les extrémités qui sont maintenues par la ceinture.
Le toit ne pose pas de soucis particulier, Je l'ai simplement vissé aux emplacements des poteaux et j'ai également posé des rivets ça et là!
Vous pouvez me faire confiance… Il va pas s'envoler.
La volière calée… J'en ai profité pour positionner une pièce de bois pour évité tout enfoncement au centre.
Le plancher est posé sur la lambourdes qui font jonctionentre tous les poteaux.
La ridité du sol est parfaite...
Il ne me reste plus qu'a revoir le plateau tournant en l'hablillant aves du bois et retravaillant l'axe d'origine digne d'une belle rigolade,
Le voici….
Le travail fini voici le nouveau plateau tournant,
Voilà … C'est déjà fini Mdr!
J'ai souhaité prendre mon temps et vous expliquer le mieux possible l'évolution de cette volière.
Je souhaite que mon expérience vous soit utile dans vôtre future projet.
En attendant voici les oiseaux dans leur nouvelle maison.
Si vous avez des questions, pas de soucis….
A bientôt SERGE
PS : L'histoire n'est pas fini … Y a encore plein de chose à découvrir sur ce projet.
